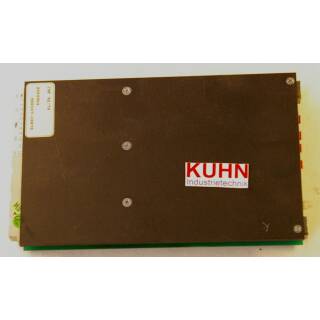

ZMP92/70 Schrittmotorendstufe
Schrittmotorendstufe
Typ: ZMP 92/70
Nr. 2003964
Technische Daten
Versorgungsspannung
ZMP 92-70: 40 - 70 VDC
Motorstrom ZMP 92-70: max. 9,1 ASpitze
Mittels Potentiometer einstellbar. Für 2-Phasen-Schrittmotoren in 4/6/8-Leiter- Ausführung (Mindestinduktivität 0,5 mH).
Stillstandsstrom 40 ms nach dem letzten Taktsignal, wird automatisch auf den Stopstrom zurückgeschaltet (50% des Laufstromes).
Eingänge Wahl zwischen positiver und negativer Logik für die Eingangssignale mittels Steckbrücke möglich. Einstellung bei Auslieferung: positive Logik.
-Takt Max. Taktfrequenz: Halbschritt 100 kHz / Vollschritt 50 kHz
Impulsbreite: min 5ms
-Drehrichtung Umkehr der Motordrehrichtung; Wahl der Vorzugsdrehrichtung über Steckbrücke.
-Entregen Bei Aktivierung des Eingangs wird der Motor stromlos geschaltet.
-Boost Bei aktiviertem Eingang wird der Motorstrom um ca. 30% erhöht.
-Reset 500ms nach Aktivierung des Eingangs wird die Endstufe in den definierten Ausgangszustand versetzt.
-Voll-/Halbschritt Bei Aktivierung wird Vollschritt gewählt
Ausgänge Open-Collector, aktiv low, max. 0,2A @ 40V
-Error Sammelfehlermeldung: Der Ausgang kann durch Steckbrücken als Öffner oder Schließer konfiguriert werden.
